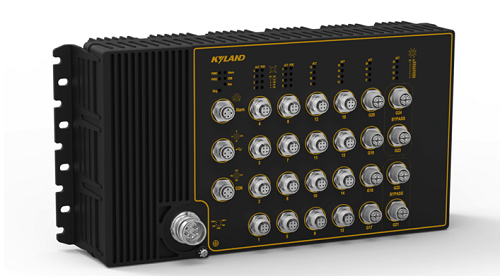

Aquam86/8124-KD系列是专为轨道交通行业设计的二层、三层网管型工业以太网交流机，最大支持24个千兆以太网接口，支持壁挂式装置方法，支持宽规模的可操作（-40℃~+70℃），知足EN50155、EN50121等轨道交通行业标准的要求。产品支持IP65高防护品级，知足装备对防尘防水性能的要求 ；支持M12接口形式，包管端口毗连的密封性和牢靠性，尤其适合有强烈的振动和攻击的应用场景。Aquam86/8124-KD系列接纳天下产化解决计划，是接纳自主可控交流芯片，自主可控物理层芯片，自主可控CPU ，自主可控操作系统研制的一款国产自主可控车载以太网交流机。
该系列最多支持24个千兆以太网接口
支持Bypass功效
电源接口及端口毗连器型号支持M12
支持DRP和RSTP环网冗余� ；�
切合EN50155和EN50121行业标准要求,专为轨道交通应用设计
防护品级IP65
天下产化解决计划
| 产品规格 | |
| 交流机功效 | 支持静态VLAN，PVLAN，不少于64个，编号规模1-4094 支持8K MAC地址表 支持端口流控 ，端口自顺应 支持广播、组播、未知单播风暴抑制 支持静态和动态MAC地址和MAC地址老化 |
| 冗余手艺 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP或Turbo Ring, 自愈时间<50ms 支持链路聚合(LACP, IEEE802.3ad) 支持VRRP（三层交流机） |
| 路由手艺 | 支持静态路由(仅适用三层交流机) 支持OSPF(仅适用三层交流机） 支持RIP (仅适用三层交流机) |
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持静态组播 支持PIM-SM, PIM-DM(仅适用三层交流机） 支持IGMP v2 (仅适用三层交流机) |
| 网络清静 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持外地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息 支持TACACS+ 支持单播MAC过滤 |
| 服务质量管理 | 支持ACL 支持基于端口和地址的数据流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR行列调理 |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持通过网管系统远程批量设置 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, Trace route 支持通过FTP/SFTP/HTTP/HTTPs举行软件和设置的上传下载 支持端口镜像 支持LLDP和LLDP MIB（802.1ab） 支持数据包巨细可配(MTU) |
| 诊断手艺 | 支持内部硬件自检 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持日志功效, 需指定日志文件巨细 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP 支持NAT（仅适用于三层交流机) |
| 时钟管理 | 支持SNTP client 支持NTP client |
| LED | PWR指示灯： 绿色常亮：电源输入正常 ； 灭：电源输入异常 RUN指示灯： 绿色常亮：系统异� ；蛘谄舳� 绿色闪灼：系统正常 Alarm指示灯： 红色常亮：系统故障 灭：系统正常 千兆/百兆接口指示灯： 绿色常亮：前面板端口毗连 绿色闪灼：前面板端口有数据收发 灭：前面板端口断开 |
| 机壳 | 金属 |
| 散热 | 无电扇 |
| 防护品级 | IP65 |

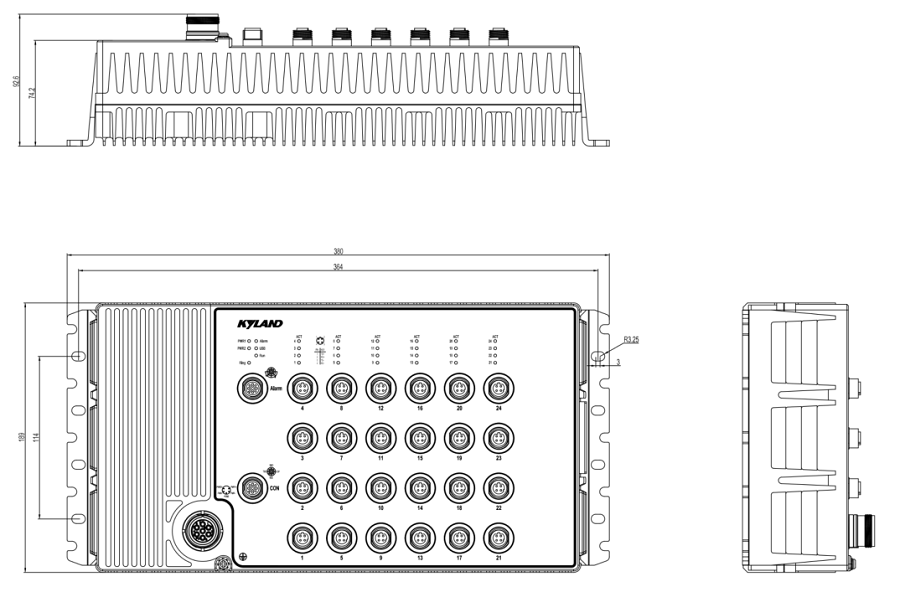

| 尺寸 （W×H×D） | 380mm*189mm*92.6mm |
| 重量(Kg) | 5.5KG |
| 装置方法 | 壁挂装置 |
| 额定电压值 | 110VDC |
| 输入电压规模 | 77~137.5VDC |
| 功率 | 25W |
| 电源端子类型 | M23 |
| 冗余电源 | 支持 |
| 反接、过载� ；� | 支持 |
推荐型号
| 产品型号 | 产品形貌 |
|
Aquam8124-24T-H6-H6-KD |
天下产化二层壁挂式交流机，支持24个百兆M12电口，高压型号 |
|
Aquam8124-B-4GE20T-H6-H6-KD |
天下产化二层壁挂式交流机，支持4个千兆电口+20个百兆M12电口，高压型号 |
|
Aquam8124-B-24GE-H6-H6-KD |
天下产化二层壁挂式交流机，支持24个千兆电口，高压型号 |
|
Aquam8624-24T-H6-H6-KD |
天下产化三层壁挂式交流机，支持24个百兆M12电口，高压型号 |
|
Aquam8624-B-4GE20T-H6-H6-KD |
天下产化三层壁挂式交流机，支持4个千兆电口+20个百兆M12电口，高压型号 |
|
Aquam8624-B-24GE-H6-H6-KD |
天下产化三层壁挂式交流机，支持24个千兆电口，高压型号 |
可选附件
|
SAP编码 |
918博天娱乐官网型号 |
类型 |
压线规模 |
出线直径 |
|
107100342 |
M23-5P-F-Crimp |
电源毗连器 |
16~11AWG |
11~13mm |
|
107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆网口毗连器 |
26~22AWG |
6~8mm |
|
107100245 |
M12-X-8P-M-Crimp |
千兆网口毗连器 |
26~24AWG |
6~7.5mm |
Kyland-Aquam8624_8124-KD-Datasheet-CN
