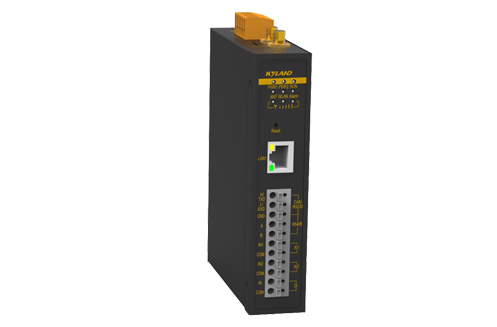

KGW3102W-4G是将现场工业数据毗连到工业互联网云平台的工业级无线边沿智能网关系列，具备数据收罗、协议转换功效，支持3G/4G/Ethernet/串口数据传输，支持收罗工业控制器、传感器、仪器仪表、数控机床等装备，可作为大规模的漫衍式装备的接入节点,将工业数据与云制造应用、工业大数据应用无缝集成。
应用组网
接口富厚：支持3G/4G、1个LAN、2个串口（232、485）、1路数字DI及2路模拟AI输入，为差别应用场合提供差别的接入计划。
智能剖析：内嵌富厚工业协议，可按需动态加载，自由转换 ；
清静：网络接入清静、网络防护清静、数据传输清静全方位� ；�。
高可靠：链路检测、内嵌软硬件看门狗，实现装备运行故障自修复功效。
外地管理与远程维护：支持外地web设置及云端远程设置管理。
全工业设计，-40℃-75℃事情温度，IP30防护品级包管网关可靠稳固运行在无人值守现场。
| 硬件规格 | |
| 主系统 | CPU ARM9处置惩罚器，300MHZ RAM 64MB DDR2 SDRAM FLASH 128MB FLASH 存储 支持SD存储卡扩展，最大可支持64G |
| 接口 | 网络接口 1路LAN:10/100Base-T(X) RJ45接口 串行接口 串口数目:1路RS-232，1路RS-485 电气特征:切合3线RS232,2线RS485相关标准 物理接口：接线端子 数据传输误码率:≤10-10 波特率:300bps-115200bps,默认值为9600bps 数据位:5,6,7,8,默认值为8 阻止位:1,1.5,2,默认值为1 校验位:None,Even,Odd,默认值为None I0接口 1路数字DI、2路模拟AI输入 2G/3G/4G 支持全网通TD-LTE、FDD-LTE、WCDMA、TD-SCDMA、CDMA、GSM900/1800网络制式 天线数目：1个 天线接口：SMA 接口(外螺内孔) SIM卡：Nano卡1个 |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯：Alarm 电源指示灯:PWR1,PWR2 网络：ACT/LINK 无线事情状态指示灯:ANT,信号强弱指示灯 |
| 按钮 | Reset:系统复位设置 |
| 电源 | 输入电压 24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <5W 过载� ；� 支持 反接� ；� 支持 冗余� ；� 支持 |
| 机械结构 | 外壳 金属 散热方法 自然冷却,无电扇 防护品级 IP30 装置方法 卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 大于10万小时 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS EN 55024 EN61000-4-2(ESD) ±4kV(contact),±4kV(air) EN61000-4-4(EFT) Power Port:±1kV;Data Port:±0.5kV EN61000-4-5(Surge) Power Port:±0.5kV/DM,±1kV/CM; IEC61000-4-6(CS) Power Port:3V(150kHz ～ 80MHz) Data Port:3V(150kHz ～ 230MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
| 可靠性 | 看门狗 硬件看门狗（WDT）监控 |
| 软件规格 | |
| 网络毗连 | LAN协议 支持ARP、Ethernet |
| 网络协议 | IP应用 Ping, Traceroute, DHCP Server,SSH, HTTPS IP路由 Static Routing |
| 管理清静 | 用户多级权限 用户管理 |
| 网络清静 | 防火墙 会见控制 (ACL) 支持NAT |
| 数据清静 | 传输加密 支持HTTPS，SSH MQTT传输加密 |
| 网络制式 | 2G/3G/4G 支持全网通TD-LTE、FDD-LTE、WCDMA、TD-SCDMA、CDMA、GSM900/1800网络制式 |
| 网络制式 | 支持全网通TD-LTE、FDD-LTE、WCDMA、TD-SCDMA、CDMA、 GSM900/1800网络制式 |
| 装备管理 | 设置 HTTPS 软件升级 WEB和云端装备管理组件 日志 支持外地日志、远程日志、主要日志掉电生涯 诊断 Ping, Traceroute |
| 系统设置 | 系统时间 支持NTP 设置管理 设置文件导入导出、执行、恢复默认出厂设置 |
| 通讯协议（基础版） | 对下协议 支持Modbus协议族: （必�。� 支持ModbusRTU协议、Modbus/TCP协议 支持西门子PLC通讯协议全系列: （可�。� 西门子PPI、西门子S7协议 支持电力规约IEC101、IEC104（可�。� 支持串口服务器透明传输（必�。� 对上协议 支持MQTT协议，可对接918博天娱乐官网云端装备管理组件 ；也可开发接口对接其他云平台。（必�。� |
| 通讯协议（增强版） | 协议一连开发中 支持EtherCAT、CANopen、Ethernet/IP、Profinet、OPC UA、Powerlink等（可�。� |
| 数据收罗 | 支持外地及云端数据收罗点界说 支持变量信息导入导出功效便于批量订阅变量参数， 支持数据收罗显示 |
| 云端装备管理 | 支持双中心管理 可通过云端装备管理组件对装备举行管理操作， 支持审查装备相关属性及状态 支持远程升级,协议APP推送 支持云端数据收罗点界说 |
|
产品型号 |
说明 |
|
KGW3102W-4G-L5-L5 |
1网口，1个232,1个485，支持2G/3G/4G |
|
KGWPro001西门子PPI/S7协议包 |
西门子PPI/S7协议包 |
|
KGWPro003电力规约IEC60870-5-101协议包 |
电力规约IEC60870-5-101协议包 |
|
KGWPro004电力规约IEC60870-5-104协议包 |
电力规约IEC60870-5-101协议包 |
|
KGWPro005 CANopen协议包 |
CANopen协议包 |
|
KGWPro006 Ethernet/IP协议包 |
Ethernet/IP协议包 |
|
KGWPro007 Profinet SRT协议包 |
Profinet SRT协议包 |
|
KGWPro008 OPC UA协议包 |
OPC UA协议包 |
|
KGWPro009 Powerlink协议包 |
Powerlink协议包 |
|
… |
一连开发中 |
注：默认软件支持ModbusRTU协议、Modbus/TCP协议、MQTT协议，其他协议通过可选的方法加载至软件中，实现协议转换。
